2016年夏，隨著各地進入雨季，武漢、南京、北京、西安等城市暴雨如注，又輪番上演“城市看海”的景象。強降雨天氣增多的氣候原因主要是全球變暖，導致中國東部強降水的趨勢增多，大暴雨增多。城市熱島、大氣污染物和高樓大廈群等影響，導致城市雨島效應。
海綿城市目的是減少城市內澇問題，但應回歸問題導向，避免過度工程化、盲從化、雷同化和景觀化的問題。
那么，具體要如何建設海綿城市？

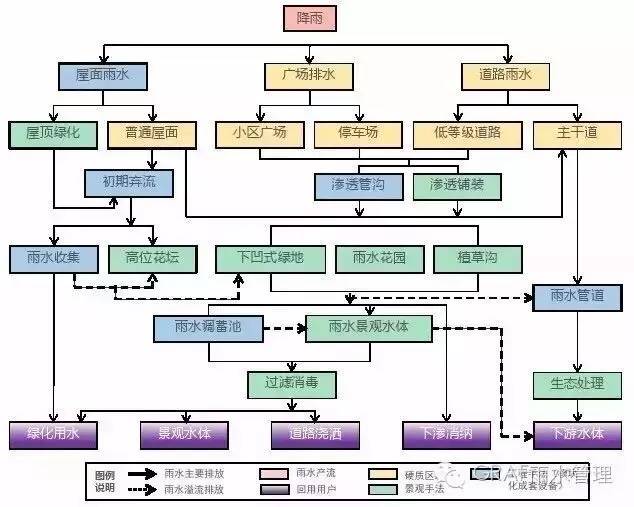

海綿城市建設，要以城市建筑與小區、城市道路、綠地與廣場、水系等建設為載體，城市規劃、設計、施工及工程管理等各部門、各專業要統籌配合。維持和恢復城市綠地與水體的吸水、滲水、凈水能力，是建設海綿城市的重要手段，通過滲、滯、蓄、凈、用、排等多種生態化技術，構建低影響開發雨水系統。使低影響開發雨水設施與城市雨水管渠系統、超標雨水徑流排放系統有效銜接，充分發揮城市“綠色”基礎設施與“灰色”基礎設施協同作戰的能力。
低影響開發技術按主要功能一般可分為滲透、儲存、調節、轉輸、截污凈化等幾類。通過各類技術的組合應用，可實現徑流總量控制、徑流峰值控制、徑流污染控制、雨水資源化利用等目標。我們在實踐中，會結合不同區域水文地質、水資源等特點及技術經濟分析，按照因地制宜和經濟高效的原則選擇低影響開發技術及其組合系統。
下面我們列出一些GRAF雨水管理常用到的一些單項設施：
綠色基礎設計

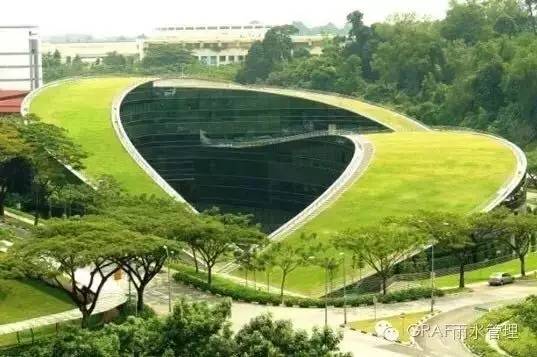

綠色屋頂
綠色屋頂也稱種植屋面、屋頂綠化等，根據種植基質深度和景觀復雜程度，綠色屋頂又分為簡單式和花園式，基質深度根據植物需求及屋頂荷載確定，簡單式綠色屋頂的基質深度一般不大于150mm，花園式綠色屋頂在種植喬木時基質深度可超過600mm。

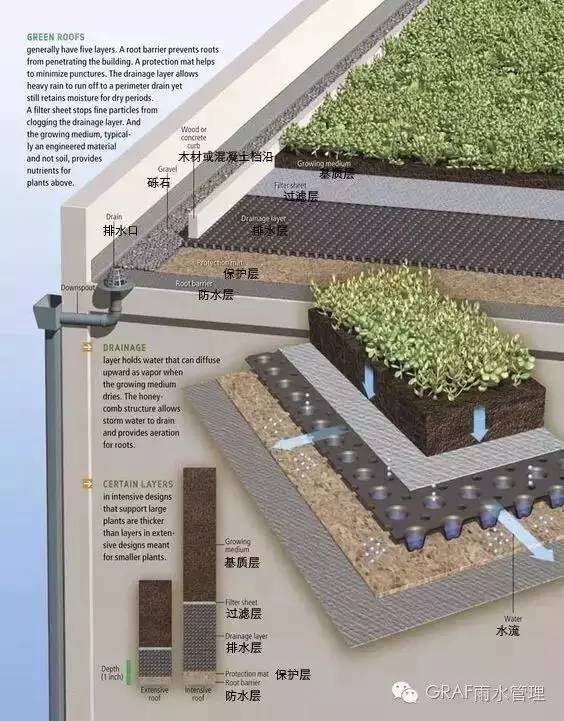

綠色屋頂典型結構示意：
下沉式綠地
下沉式綠地具有狹義和廣義之分，狹義的下沉式綠地指低于周邊鋪砌地面或道路在200mm以內的綠地；廣義的下沉式綠地泛指具有一定的調蓄容積（在以徑流總量控制為目標進行目標分解或設計計算時，不包括調節容積），且可用于調蓄和凈化徑流雨水的綠地，包括生物滯留設施、滲透塘、濕塘、雨水濕地、調節塘等。
狹義下沉式綠地構造示意圖

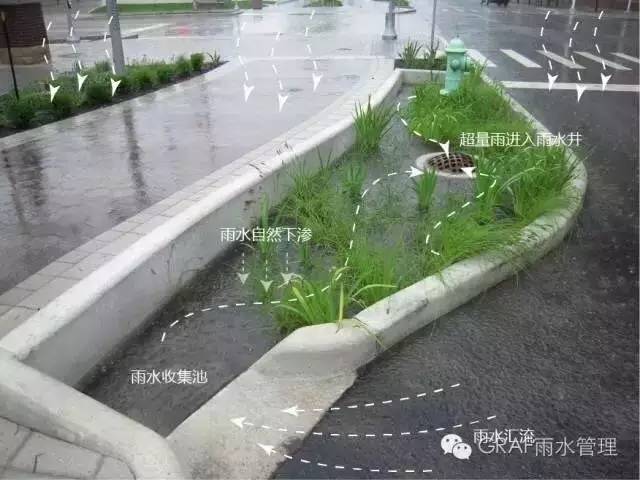

生物滯留設施
生物滯留設施指在地勢較低的區域，通過植物、土壤和微生物系統蓄滲、凈化徑流雨水的設施。生物滯留設施分為簡易型生物滯留設施和復雜型生物滯留設施，按應用位置不同又稱作雨水花園、生物滯留帶、高位花壇、生態樹池等。

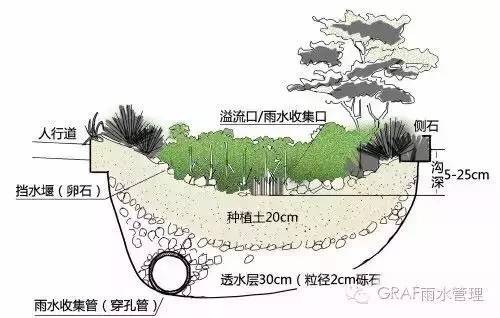

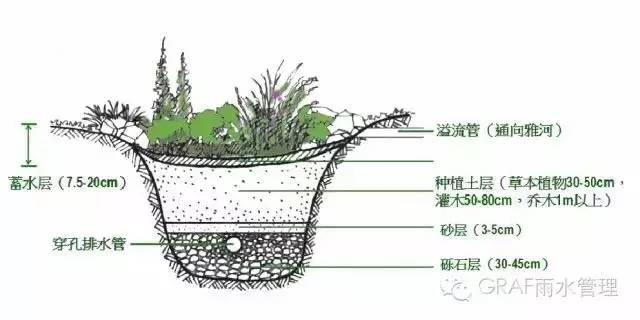

復雜型生物滯留設施結構示意
滲透塘

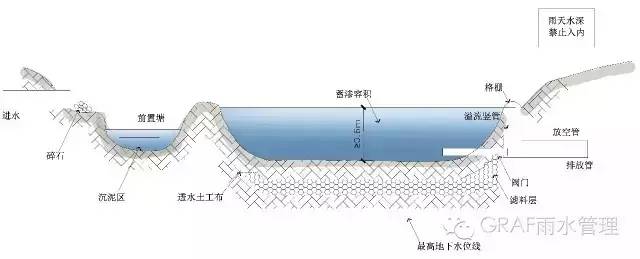

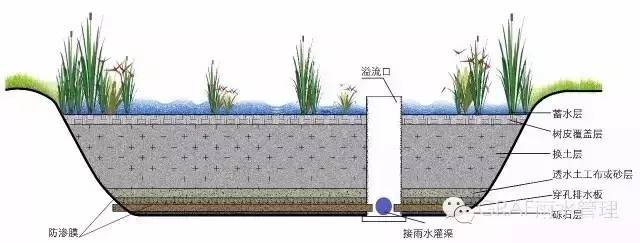

滲透塘典型構造示意圖：

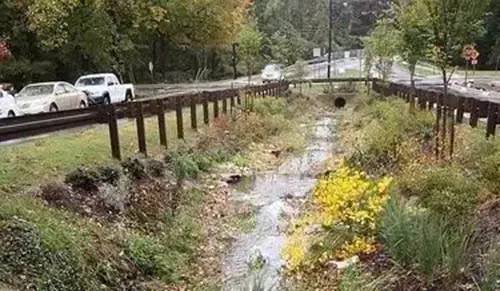

植草溝
植草溝指種有植被的地表溝渠，可收集、輸送和排放徑流雨水，并具有一定的雨水凈化作用，可用于銜接其他各單項設施、城市雨水管渠系統和超標雨水徑流排放系統。除轉輸型植草溝外，還包括滲透型的干式植草溝及常有水的濕式植草溝，可分別提高徑流總量和徑流污染控制效果。
植草溝典型構造示意圖：
雨水濕地
雨水濕地利用物理、水生植物及微生物等作用凈化雨水，是一種高效的徑流污染控制設施，雨水濕地分為雨水表流濕地和雨水潛流濕地，一般設計成防滲型以便維持雨水濕地植物所需要的水量，雨水濕地常與濕塘合建并設計一定的調蓄容積。雨水濕地與濕塘的構造相似，一般由進水口、前置塘、沼澤區、出水池、溢流出水口、護坡及駁岸、維護通道等構成。

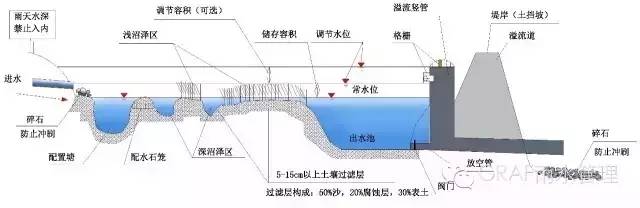

雨水典型構造示意圖：
灰色基礎設計
透水鋪裝
透水鋪裝按照面層材料不同可分為透水磚鋪裝、透水水泥混凝土鋪裝和透水瀝青混凝土鋪裝，嵌草磚、園林鋪裝中的鵝卵石、碎石鋪裝等也屬于滲透鋪裝。

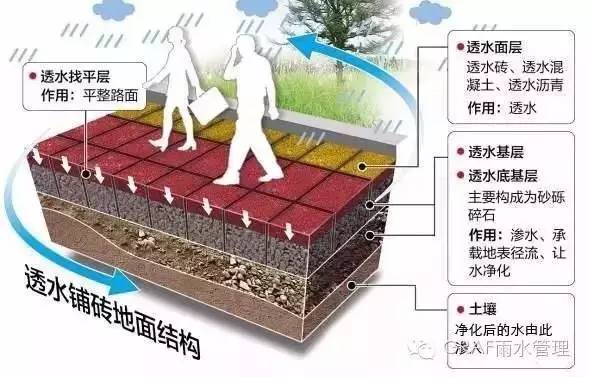

透水鋪磚典型結構示意圖：

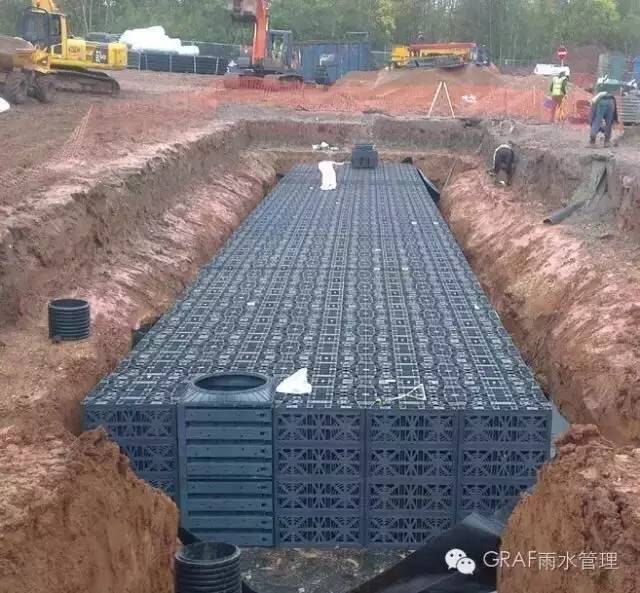

蓄水池
蓄水池指具有雨水儲存功能的集蓄利用設施，同時也具有削減峰值流量的作用，主要包括鋼筋混凝土蓄水池，磚、石砌筑蓄水池及塑料蓄水模塊拼裝式蓄水池，用地緊張的城市大多采用地下封閉式蓄水池。

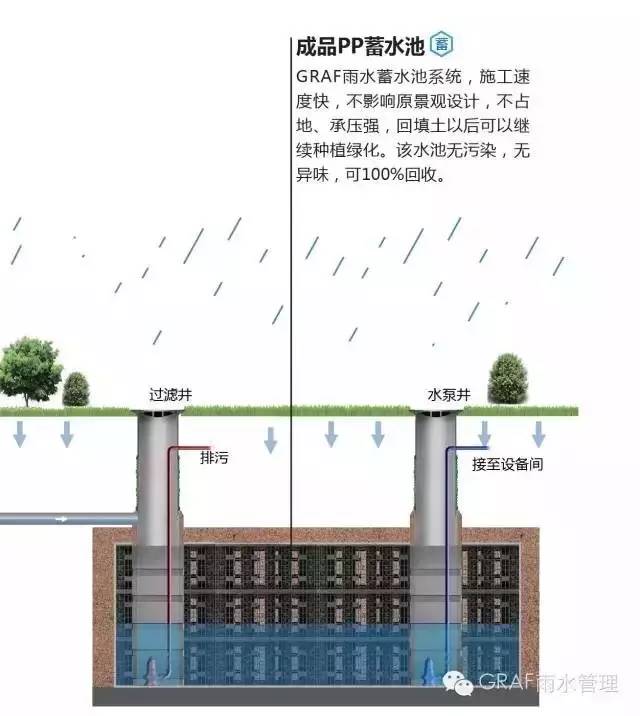

GRAF蓄水模塊典型斷面構造示意圖：
滲透渠/管
指具有滲透功能的雨水管/渠，可采用穿孔塑料管、無砂混凝土管/渠和礫（碎）石等材料組合而成。
GRAF雨水滲透渠可線路鋪設，也可兩只滲透渠堆疊成管道狀線路鋪設，可以靈活地適應特定的條件和系統存儲容量要求，進行產品的設計及安裝。

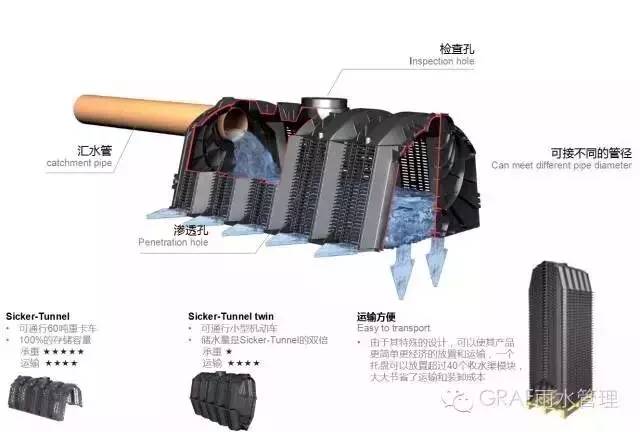

GRAF滲渠典型斷面構造示意圖：

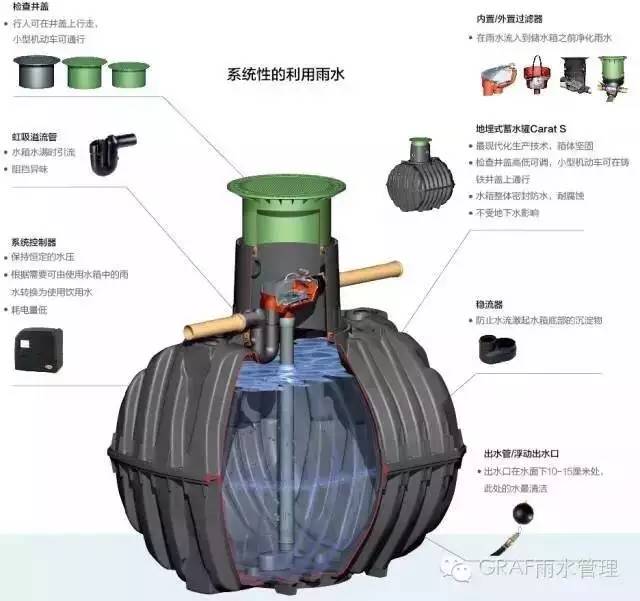

雨水罐
雨水罐也稱雨水桶，為地上或地下封閉式的簡易雨水集蓄利用設施，可用塑料、玻璃鋼或金屬等材料制成，適用性適用于單體建筑屋面雨水的收集利用。
GRAF雨水罐可以進行單體串聯、與滲渠組合搭配，解決其儲存容積較小的限制，施工安裝方便，便于維護。

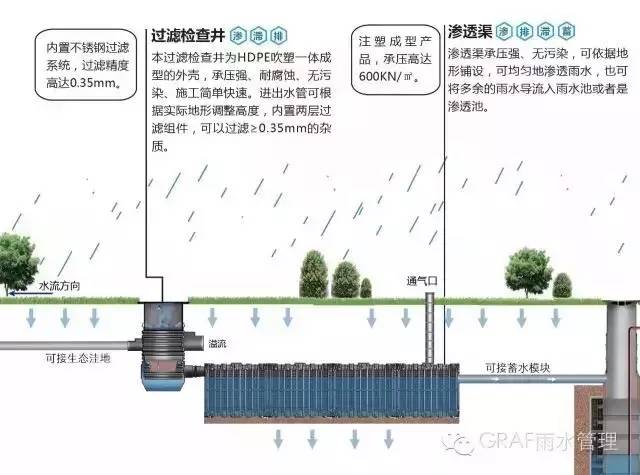

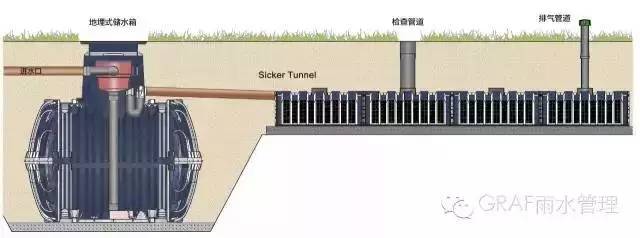

GRAF雨水罐結合滲渠典型斷面構造示意圖：
過濾設備
利用濾網、濾布或介質過濾雨水徑流中的泥沙及懸浮物從而實現低影響開發面源污染控制目標的附屬設備。

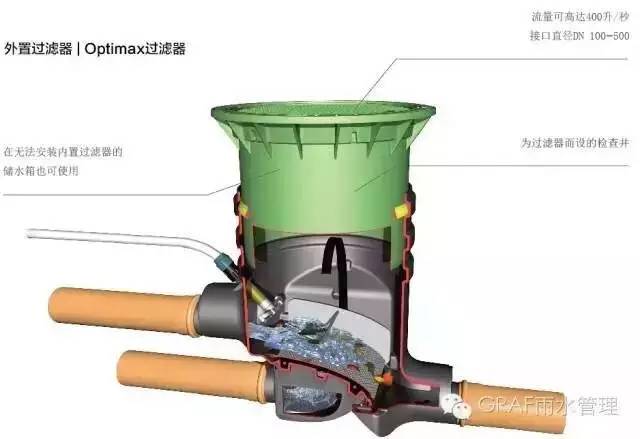

【GRAF外置過濾器】主要用于地面管道雨水收集，可用于前期雨水棄流及雨水過濾。全自動棄流、過濾、排污。內置不銹鋼過濾器，過濾精度0.35mm。產品外殼吹塑成型，井蓋可承壓汽車通過。性能穩定不耗能,設備穩定、耐用，自帶清洗噴頭，檢修方便。
初期雨水棄流設施
初期雨水棄流指通過一定方法或裝置將存在初期沖刷效應、污染物濃度較高的降雨初期徑流予以棄除，以降低雨水的后續處理難度。棄流雨水應進行處理，如排入市政污水管網（或雨污合流管網）由污水處理廠進行集中處理等。常見的初期棄流方法包括容積法棄流、小管棄流（水流切換法）等，棄流形式包括自控棄流、滲透棄流、棄流池、雨落管棄流等。

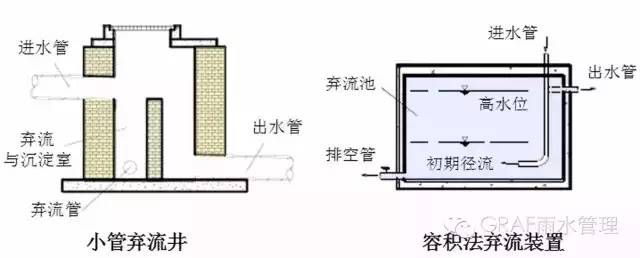

初期雨水棄流設施典型構造：
來源：graf雨水管理 城市黑臭水體治理產業聯盟
