昆山文化藝術中心海綿城市設計技術介紹

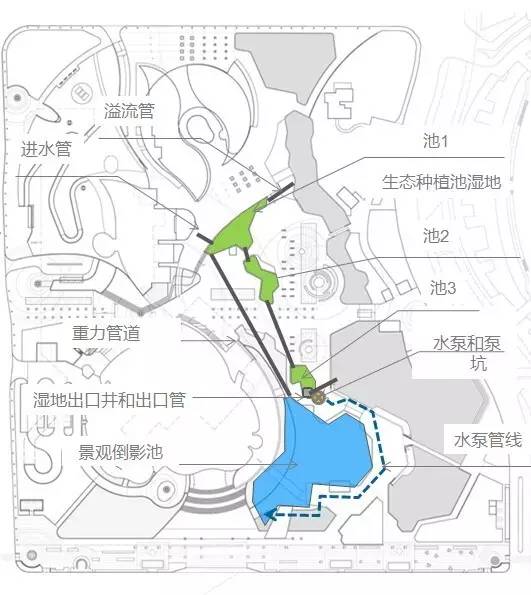

系統組成
文化藝術中心雨水處理設計規模約1000平方米，服務面積約12000平方米，最大處理能力為100噸/天，固體懸浮物去除率約為80%，總氮去除率約為50%，總磷去除率約為70%。主要由雨水收集系統、進水系統、生態處理系統、循環系統、雨水利用系統、溢流保護系統組成。

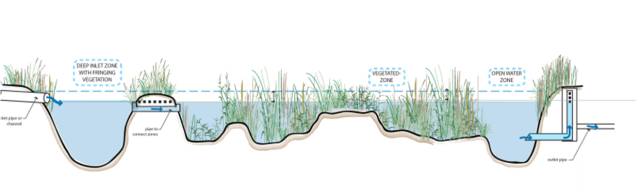

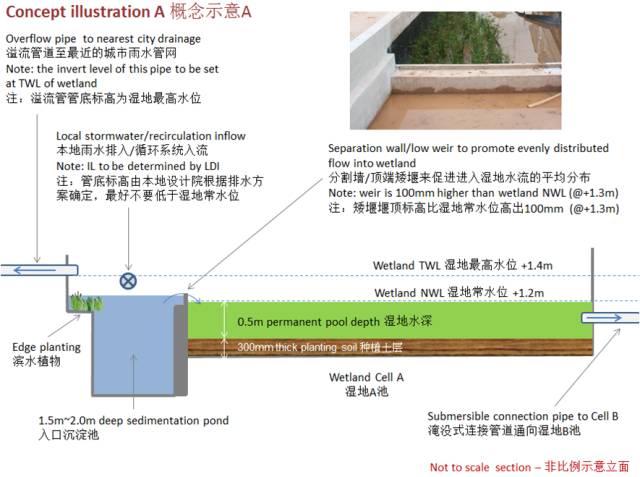

沉淀池
池1
池2
池3
處理后的水流入大水體及附近河道
運行模式
該雨水系統考慮了暴雨時及非暴雨時期的不同運行模式。

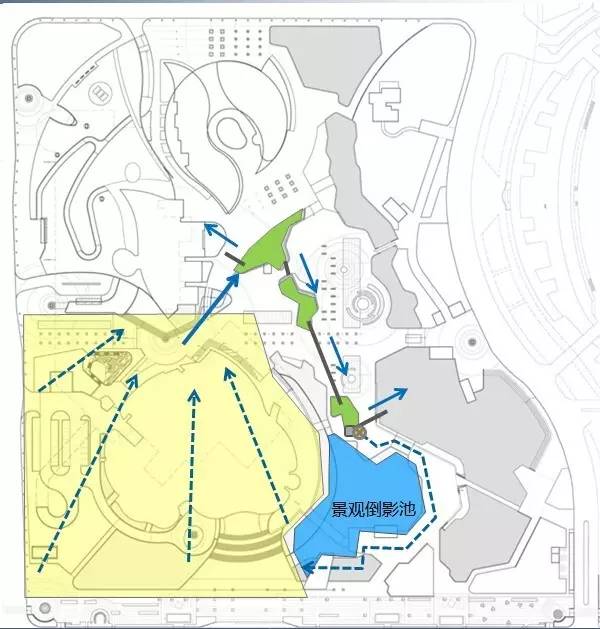

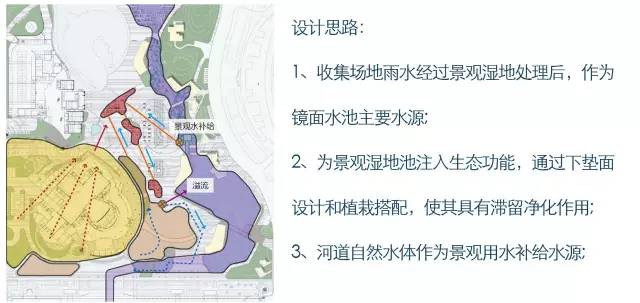

雨天時，部分基地（匯水區位黃色高亮部分）雨水匯入濕地，進行水質處理，處理完的水體部分由水泵泵入景觀倒影池中用于景觀水景展示。
當暴雨時超過濕地處理能力的雨水（濕地達到最高水位時）會經溢流管道匯入基地正常的雨水管道，然后排入基地外的市政雨水管網。
文化藝術中心共有兩片大水域，海綿體供應水體與自來水供應水體相比，后期的維護工作及成本大大降低。
昆山文化藝術中心通過雨水管網收集后排入廣場內人工濕地，經人工濕地處理后就近排入河道，并設置非降雨時期循環處理設施，完美的將水體凈化設施與景觀水體結合到了一起。

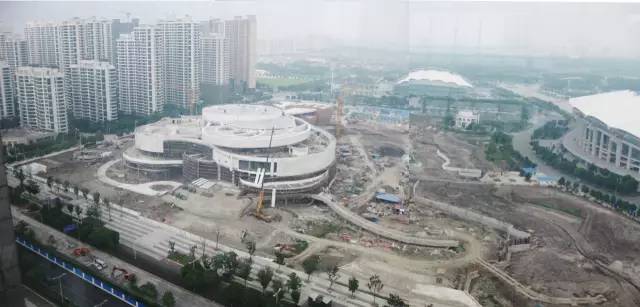

項目建設中照片

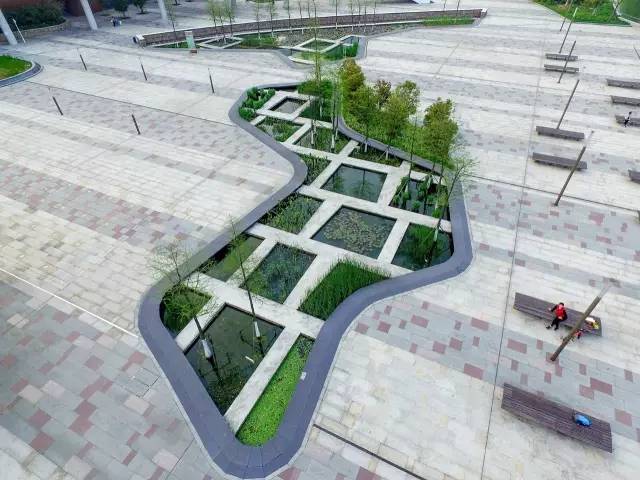

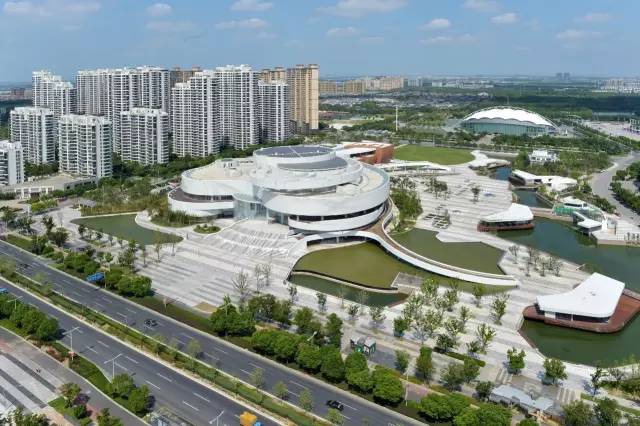

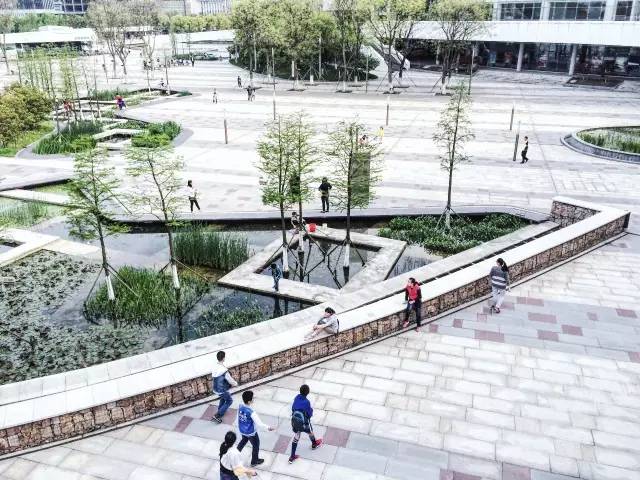

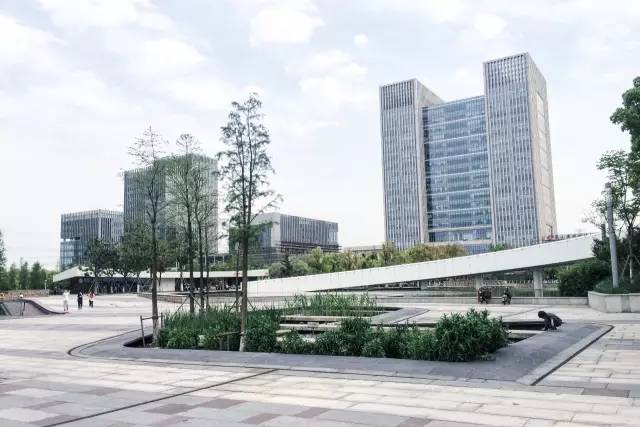

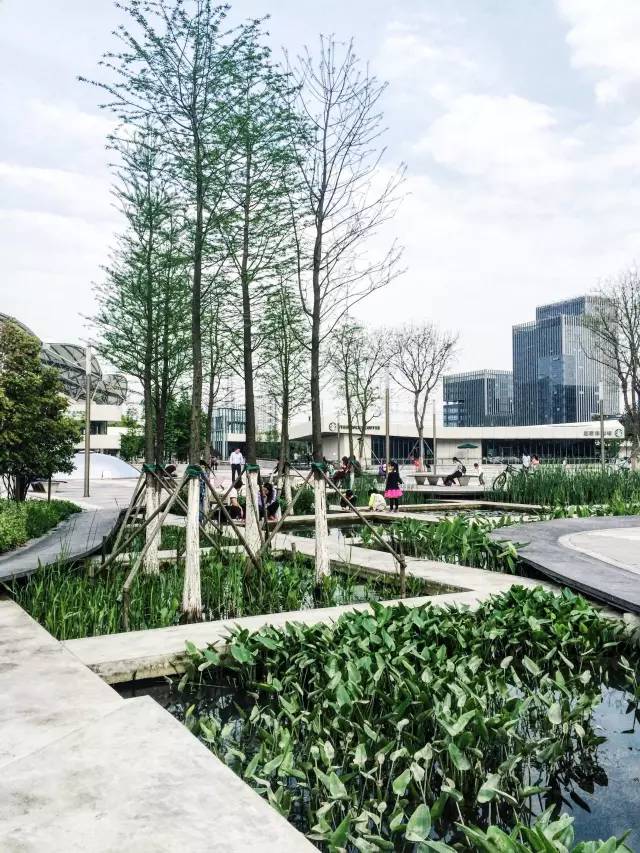

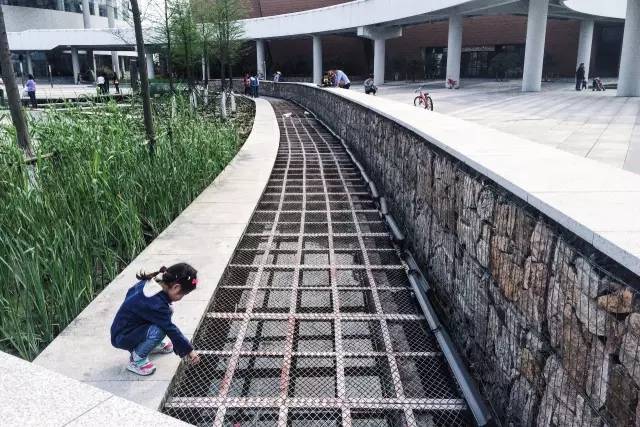

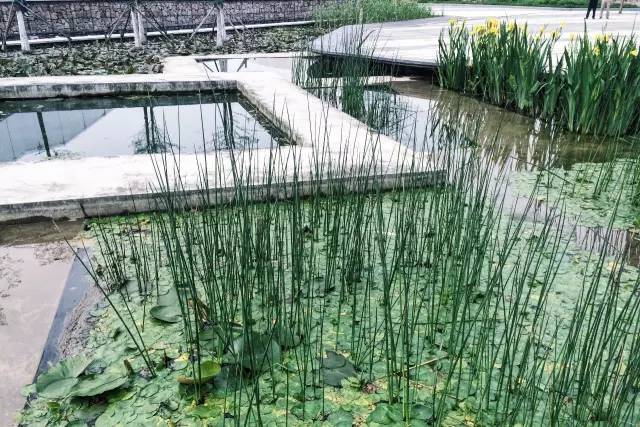

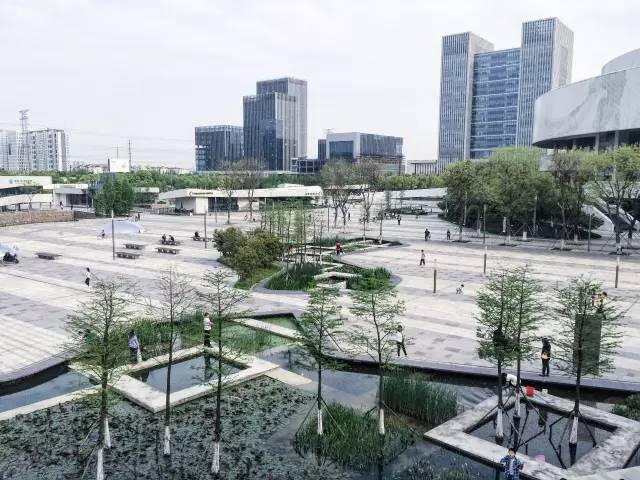

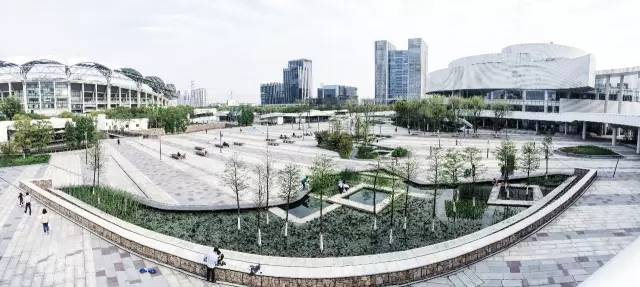

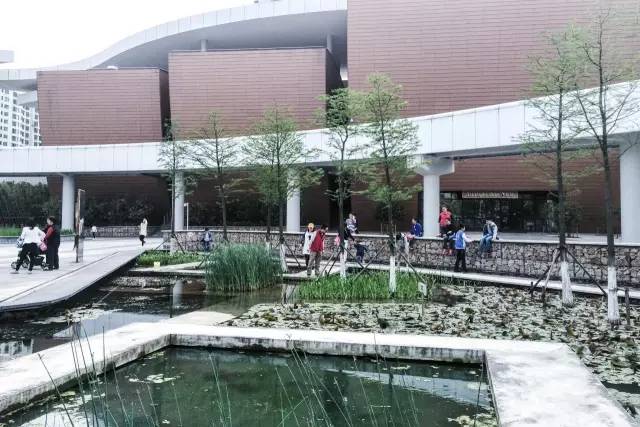

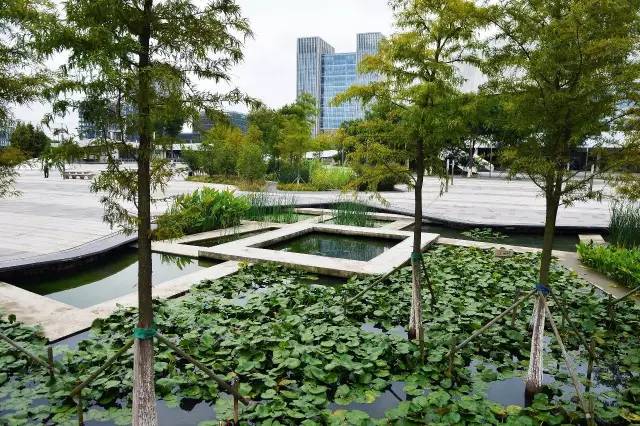

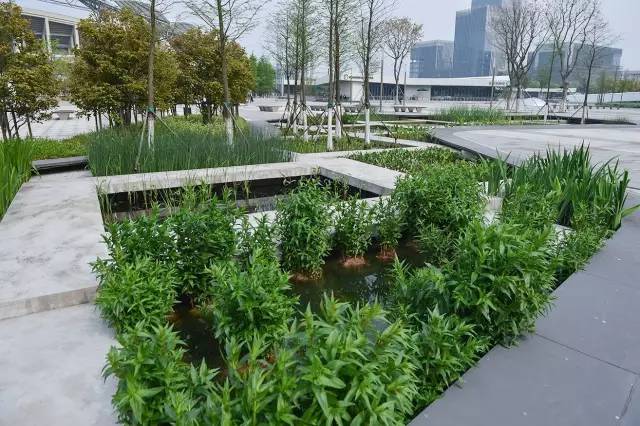

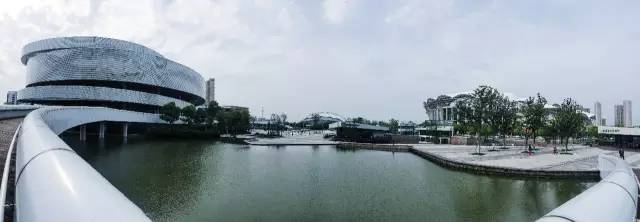

項目建成照片
來源：海綿城市環境設計
